Pengertian Potensiometer: Pengoperasian, Simbol, Jenis, dan Penandaannya

Potensiometer adalah resistor yang dapat disesuaikan yang digunakan untuk mengontrol tegangan dan arus di sirkuit elektronik, andal untuk menyempurnakan sinyal dan antarmuka pengguna.Dengan menggerakkan wiper melintasi jalur resistif, mereka memberikan penyesuaian manual atau elektronik yang mulus dalam aplikasi seperti kontrol volume audio, kalibrasi sensor, dan pengaturan tampilan.Desainnya yang beragam, mulai dari tipe putar dan linier hingga versi digital modern, memungkinkannya mendukung segala hal mulai dari perangkat konsumen sederhana hingga instrumen presisi.

Katalog

Menjelajahi Dinamika Potensiometer

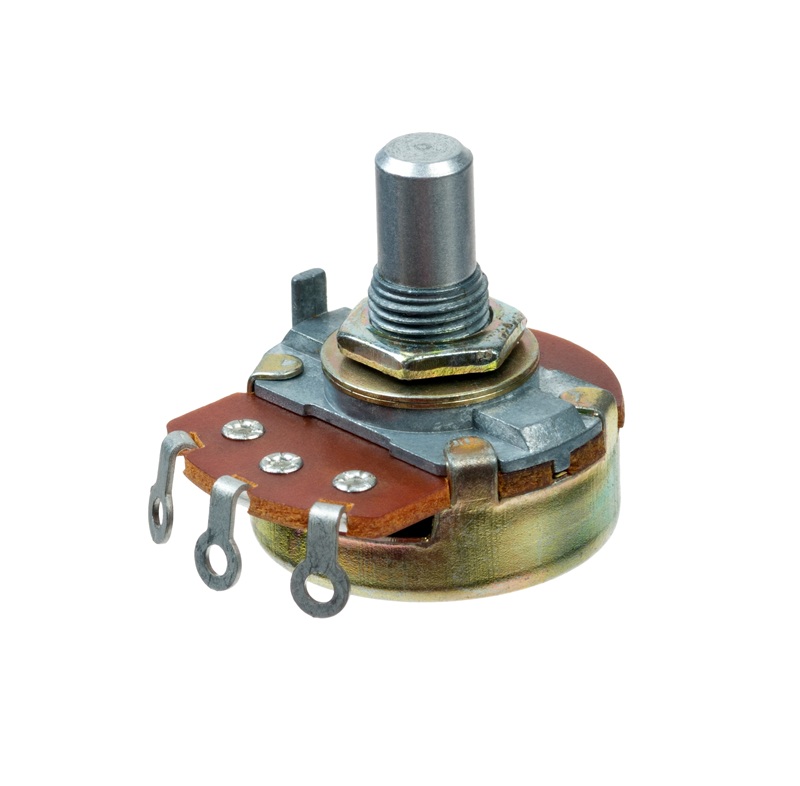

Potensiometer, yang dikenal di dunia teknologi sebagai POT, memainkan peran menarik dalam elektronik sebagai resistor variabel serbaguna.Dilengkapi tiga terminal, perangkat ini memungkinkan penyesuaian tegangan manual dan elektronik melalui kontak yang dapat digerakkan.Kemampuan beradaptasi ini memberikan kontrol terperinci atas aliran arus di berbagai sirkuit.Pada intinya, potensiometer diatur oleh Hukum Ohm, yang menjelaskan hubungan yang dimiliki oleh tegangan, arus, dan hambatan.

Pengoperasian potensiometer bergantung pada perubahan resistansi untuk mempengaruhi tegangan dan arus.Melalui rotasi yang disengaja atau gerakan linier dari elemen kontrol, titik kontak pada jalur resistif diaktifkan secara selektif, sehingga mengubah tegangan atau arus keluaran.Karakteristik ini membuatnya cocok untuk aplikasi yang memerlukan penyesuaian tegangan atau sinyal.

Aplikasi Potensiometer dalam Kehidupan Sehari-hari

Potensiometer sering ditemukan pada peralatan audio, yang digunakan untuk mengontrol tingkat volume.Hanya dengan memutar kenop, pengguna dapat menyempurnakan amplitudo sinyal, menghasilkan peningkatan atau pengurangan output audio secara tepat, sehingga memfasilitasi pengalaman pendengaran yang dipersonalisasi.Hal ini menggambarkan peran yang mereka mainkan dalam menciptakan interaksi yang ramah pengguna dengan perangkat elektronik.

Akurasi dan ketergantungan yang melekat pada potensiometer membuatnya cocok untuk peran yang memerlukan kontrol atas sinyal listrik.Dalam produksi audio, misalnya, penyesuaian halus yang dimungkinkan oleh potensiometer dapat sangat memperkaya pengaturan pendengaran.Hal ini mewakili interaksi yang canggih antara penguasaan teknis dan persepsi sensorik, yang sering kali diasah melalui eksperimen.

Kemajuan berkelanjutan dalam teknologi potensiometer memperluas fungsinya.Munculnya potensiometer digital meningkatkan presisi dan menyederhanakan otomatisasi dalam desain elektronik, menandakan pergerakan menuju sistem yang lebih cerdas dan fleksibel.Perkembangan ini mencerminkan tren yang lebih luas dalam mengadopsi teknologi digital untuk mengatasi masalah kelistrikan dan mekanik yang rumit.

Menafsirkan Simbol Potensiometer

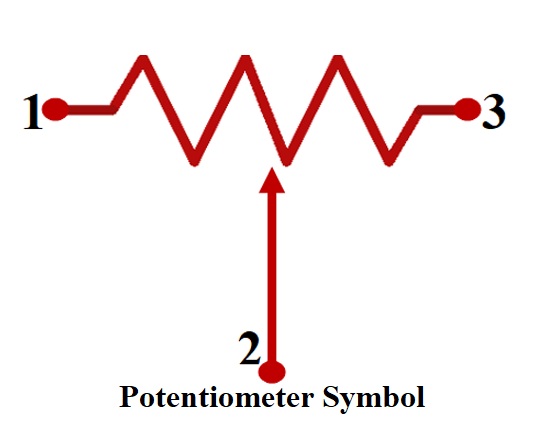

Potensiometer bertindak sebagai resistor yang dapat disesuaikan, dengan simbolnya pada diagram sirkuit yang mencerminkan fungsi ini.Simbol inti menyerupai resistor pada umumnya, tetapi dengan tambahan panah yang menunjukkan kontak geser atau elemen variabel.Panah ini menunjukkan kemampuan perangkat untuk menyesuaikan dengan menunjukkan pergerakan wiper dalam memodulasi tingkat resistensi.Titik akhir simbol resistor adalah terminal 1 dan 3, mewakili komponen resistif tetap.Sebaliknya, panah menandakan terminal 2, yang dikenal sebagai wiper, yang secara dinamis mengubah posisinya untuk mengubah resistensi yang dialami di seluruh terminal.

Memahami detail simbol mempunyai efek langsung pada bagaimana diagram rangkaian dibuat dan diinterpretasikan dalam situasi praktis.Keterampilan dengan simbol-simbol ini mendukung desain sirkuit akurat yang mengandalkan penyesuaian resistansi dan juga membantu pekerjaan pemecahan masalah.

- Saat mengkalibrasi perlengkapan audio: Penempatan dan penyesuaian potensiometer berdasarkan simbolnya dapat sangat memengaruhi kualitas dan kejernihan suara.

- Menyetel frekuensi radio: Simbol memandu cara mengubah pengaturan frekuensi untuk penerimaan optimal.

Memasukkan potensiometer melibatkan berbagai pertimbangan, seperti rentang resistansi dan lingkungan pengoperasian.Pengalaman menunjukkan bahwa memilih potensiometer dengan tingkat toleransi dan sifat stabilitas yang sesuai akan meningkatkan keandalan dan kinerja.Penafsiran simbol yang tepat akan membantu menghindari kesalahan pemasangan yang dapat menyebabkan kegagalan sirkuit atau perilaku yang tidak diharapkan.

Meskipun simbol dasarnya stabil, variasi dapat menggambarkan atribut tertentu seperti lancip (linier atau logaritmik) atau konfigurasi unik.Kesadaran akan variasi ini terbukti bermanfaat untuk penggunaan tingkat lanjut, seperti instrumen presisi atau perangkat audio khusus.Memahami perbedaan halus ini dapat menghasilkan integrasi perangkat yang lebih lancar dan meningkatkan kemampuan operasional.

Struktur dan Mekanika Potensiometer

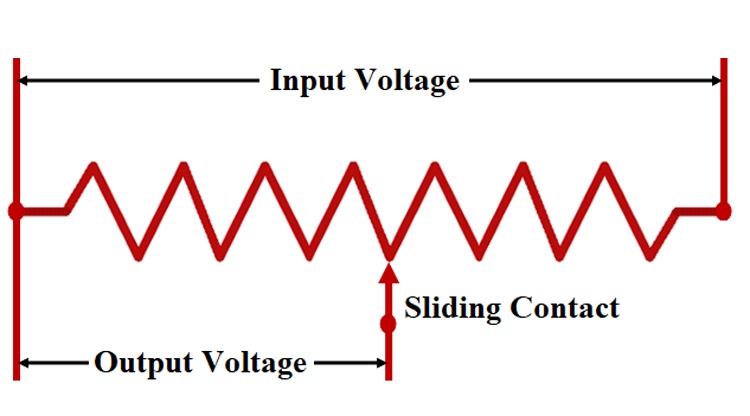

Potensiometer dirancang dengan dua terminal tetap, dijembatani oleh elemen resistif.Didampingi oleh terminal variabel ketiga yang dikenal sebagai wiper, terminal ini menonjol dalam fungsinya.Ketika wiper meluncur di sepanjang jalur resistif pada penerapan tegangan masukan di terminal tetap, ini memberi pengguna tegangan keluaran yang dapat disesuaikan.Mekanisme ini menunjukkan kemampuan adaptasi potensiometer dalam menyesuaikan tingkat tegangan untuk memenuhi beragam kebutuhan.

Potensiometer menemukan tempatnya di berbagai perangkat elektronik:

- Memodulasi level audio di speaker

- Menyesuaikan kecerahan layar untuk tampilan

Dengan mengubah posisi wiper, individu dapat menyempurnakan pengoperasian perangkat, menikmati penyesuaian pendengaran atau visual yang ditingkatkan.Kehadiran mereka sering terlihat dalam pengaturan yang mendukung penyesuaian cepat dan tepat, menawarkan sentuhan kontrol yang ramah kepada pengguna.

Kelebihan potensiometer sebagian besar terletak pada keterusterangan dan keandalannya ketika memberikan penyesuaian rangkaian linier atau logaritmik.Meskipun demikian, kita harus tetap waspada terhadap keausan bertahap akibat penggunaan mekanis dalam jangka waktu lama.Seiring kemajuan teknologi, potensiometer digital muncul sebagai alternatif elektronik yang berpotensi menawarkan daya tahan lebih lama.Namun, banyak yang masih mengandalkan desain mekanis tradisional karena interaksinya yang lugas dan kenyamanan.

Varietas Potensiometer

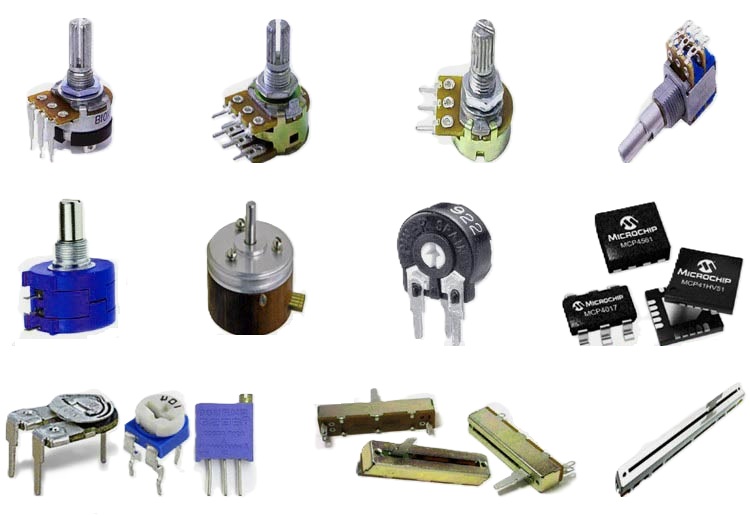

Potensiometer, dengan beragam aplikasi dan kemampuan beradaptasi, digunakan dalam sirkuit elektronik.Terbuat dari bahan seperti karbon, berbagai logam, dan plastik konduktif, bahan-bahan tersebut dibagi menjadi tiga kategori: Rotary, Linear, dan Digital.Di antara opsi-opsi ini, potensiometer putar menonjol karena desainnya yang ramah pengguna dan penggunaannya secara luas.

Potensiometer Putar

Potensiometer putar biasanya digunakan pada perangkat seperti kontrol volume stereo, di mana putaran kenop menyesuaikan arus.Komponen-komponen ini memiliki elemen resistif setengah lingkaran dan tersedia dalam berbagai konfigurasi, masing-masing disesuaikan untuk aplikasi berbeda.Baik untuk penyesuaian langsung atau tugas kontrol yang rumit, potensiometer putar memenuhi beragam kebutuhan.

POT Putaran Tunggal: Potensiometer ini memungkinkan rotasi sekitar 270°, sehingga cocok untuk skenario yang memerlukan penyesuaian cepat dan presisi terbatas.Mereka sering ditemukan dalam sistem yang memerlukan penyesuaian yang cepat dan halus.

POT Multi-Putaran: Dirancang untuk presisi, ini menggunakan wiper yang bergerak sepanjang jalur resistif heliks, cocok untuk tugas rumit yang memerlukan penyetelan resistensi yang tepat.

POT Geng Ganda: Dengan dua potensiometer yang disejajarkan pada satu sumbu, potensiometer ini digunakan dalam pengaturan audio untuk penyesuaian saluran yang harmonis, sehingga meningkatkan keseimbangan suara.

POT Konsentris: Menampilkan kontrol ganda pada sumbu terpisah, ini sering terlihat di radio mobil, memungkinkan pengelolaan beberapa fungsi secara bersamaan dengan mudah.

POT servo: Dilengkapi dengan motor untuk mengotomatiskan pergerakan wiper, ini bermanfaat dalam lingkungan audio di mana kendali jarak jauh meningkatkan kenyamanan dan efisiensi.

Preset dan Pemangkas: Diintegrasikan secara permanen ke dalam sirkuit untuk kalibrasi ulang yang jarang terjadi, sirkuit ini hadir dalam konfigurasi terbuka atau tertutup, sering kali terbuat dari bahan karbon yang kuat agar tahan terhadap waktu dan penggunaan.

Pilihan Potensiometer Linier

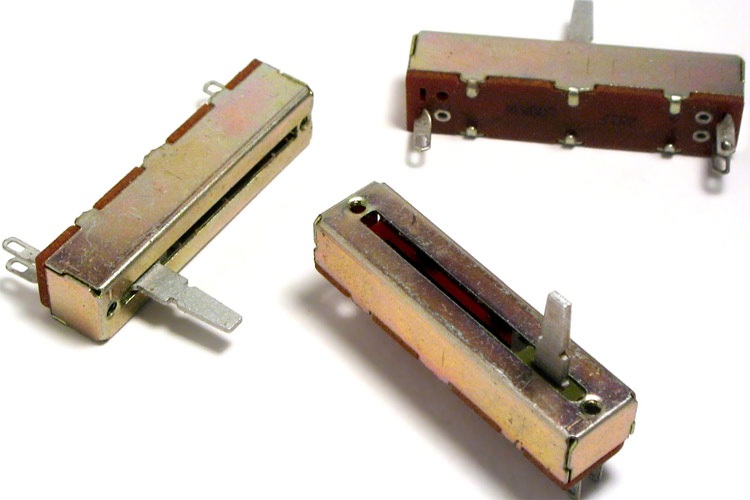

Potensiometer linier beroperasi sepanjang jalur resistif lurus dan memberikan pendekatan alternatif terhadap resistansi variabel, mirip dengan versi putar.Mereka sangat cocok untuk aplikasi yang memerlukan kontrol linier yang presisi, seperti pengaturan tegangan dan pengukuran resistansi.

Pot Geser: Penggeser linier sederhana ini sering digunakan pada peralatan audio dan perangkat pengukuran, yang memerlukan pengoperasian manual langsung dan respons sentuhan sangat penting.

Pot Geser Ganda: Terdiri dari dua potensiometer paralel, keduanya sangat berguna dalam sistem stereo untuk manipulasi saluran audio secara simultan.

Slide Multi-Putaran: Terkenal karena memberikan penyesuaian yang tepat pada beberapa gerakan linier, alat ini unggul dalam tugas-tugas yang memerlukan kalibrasi yang cermat.

Fader Bermotor: Integral dengan konfigurasi studio tingkat lanjut, fader ini memungkinkan perubahan pengaturan audio yang mulus dan otomatis, meningkatkan alur kerja dan presisi.

Potensiometer Digital

Potensiometer digital memodernisasi kontrol tradisional dengan mengganti komponen mekanis dengan peralihan elektronik, sehingga menawarkan akurasi dan daya tahan yang lebih tinggi.Dengan tidak adanya elemen bergerak, mereka sangat cocok untuk aplikasi yang berpusat pada presisi.Model seperti M62429 dan MCP41010 menunjukkan kemampuannya dalam proyek elektronik mutakhir.

Nilai Resistansi Potensiometer

Potensiometer terbukti menjadi elemen yang dapat beradaptasi dalam beragam rangkaian elektronik.Daya tariknya berasal dari ketersediaan spektrum nilai resistansi standar.Opsi seperti 10kΩ, 1kΩ, dan 100kΩ dibuat agar selaras dengan kelipatan tertentu, menyederhanakan proses desain sirkuit, dan menawarkan rasa keandalan dan kontinuitas.

- 10kΩ

- 1kΩ

- 100kΩ

Penggabungan nilai-nilai ini mendorong interaksi yang lancar antara berbagai sistem elektronik.Nilai-nilai familiar ini biasanya dipilih karena tersedia secara luas dan membuat desain sirkuit dan tuning lebih mudah.Pilihan ini mengurangi penghitungan yang rumit dan membatasi penyesuaian berulang, karena nilainya didokumentasikan dengan baik dan didukung oleh banyak alat desain dan database komponen.

Perjalanan memilih nilai resistansi terkait dengan detail persyaratan rangkaian seperti aliran arus dan penurunan tegangan yang diinginkan.Misalnya, potensiometer 10kΩ mungkin unggul dalam aplikasi yang menuntut manajemen tegangan presisi, seperti perangkat audio atau sensor.Pertimbangan yang cermat terhadap faktor-faktor seperti peringkat daya dan toleransi potensiometer dapat diandalkan untuk memastikan kinerja komponen yang optimal sesuai dengan tujuan penggunaannya.

Dari sudut pandang desain, sifat umum dari nilai-nilai standar ini menawarkan kemudahan dalam pengadaan dan penggantian, terutama menguntungkan selama tahap pembuatan prototipe dan produksi.Penerapan standardisasi ini mendukung pemecahan masalah dan pemeliharaan yang lebih mudah, karena pemahaman terhadap nilai-nilai ini membantu dalam mengidentifikasi dan menyelesaikan potensi masalah di sirkuit dengan cepat.

Penandaan Potensiometer

Potensiometer sering kali menampilkan kode terukir langsung pada permukaan perangkat, menggunakan sistem numerik minimalis untuk menyampaikan nilai resistansi.Format tiga digit ini meliputi:

- Dua digit pertama menunjukkan nilai resistansi dasar.

- Digit ketiga melambangkan pangkat sepuluh pengali.

Sistem ini populer dalam konteks elektronik karena sifatnya yang hemat ruang dan efisien.Misalnya, tanda seperti "103" berarti resistansi 10 x 10³ ohm, atau 10kΩ.Keterusterangan metode penandaan ini membantu identifikasi cepat, mengurangi kemungkinan kesalahan selama proses perakitan.

Secara praktis, metodologi pengkodean ini terbukti sangat berguna bagi mereka yang terlibat dalam pembuatan atau perbaikan sirkuit elektronik.Dihadapkan dengan banyak hambatan, kemampuan untuk menafsirkan kode-kode ini dengan cepat dan akurat dapat sangat menghemat waktu.Bayangkan perbaikan mendesak yang memerlukan momen, dan dengan cepat menguraikan angka-angka ini menjadi keterampilan yang penting.

Di luar nilai resistensi, aspek lain seperti:

- Toleransi

- Peringkat daya

- Jenis (linier versus logaritmik)

juga secara signifikan mempengaruhi pilihan potensiometer untuk penggunaan tertentu.Mengenali dimensi ekstra ini dapat memberikan pencerahan.Misalnya, dalam aplikasi presisi seperti perlengkapan audio, potensiometer dengan toleransi ketat mungkin lebih disukai, karena fluktuasi kecil dapat mempengaruhi kinerja secara signifikan.Selain itu, memahami perbedaan antara penurunan linier dan logaritmik dapat memandu pengambilan keputusan yang selaras dengan modulasi sinyal atau kebutuhan kontrol tertentu.

Melihat gambaran yang lebih luas, memilih dan memanfaatkan potensiometer menunjukkan pemahaman yang lebih mendalam tentang kebutuhan peralatan.Kebijaksanaan pribadi ini cenderung matang melalui pengalaman, sehingga berpotensi meningkatkan ketergantungan dan efektivitas gadget elektronik.Dengan hati-hati memilih dan menerapkan komponen-komponen ini, potensiometer melampaui peran pasifnya, menjadi elemen kunci dalam menyempurnakan operasi dan mencapai tujuan tertentu.

Kesimpulan

Potensiometer tetap menjadi komponen berharga karena menawarkan kontrol sinyal listrik yang sederhana, akurat, dan serbaguna.Berbagai bentuk dan pilihan ketahanannya membuatnya cocok untuk penyesuaian dasar dan desain elektronik tingkat lanjut.Ketika potensiometer digital memperluas kemungkinan otomatisasi dan presisi, perangkat ini terus memainkan peran penting dalam membentuk sistem yang andal dan responsif terhadap pengguna di banyak teknologi.
